בועות זעירות עשויות לשפר דרמטית הדפסת דיו

צוות חוקרים מאוניברסיטת מטרופוליטן של טוקיו מציג שיטה חדשה לשיפור הדפסת הזרקת דיו של חומרים מיקרוסקופיים: במקום להוסיף לדיו חומרים פעילי שטח או תוספים כימיים אחרים, הם פיזרו בתוך הטיפות בועות אולטרה-עדינות בקנה מידה ננומטרי. לפי ממצאי המחקר, עצם שינוי מספר הבועות בכל טיפה איפשר לשלוט בצורה ניכרת בדגם שהחלקיקים משאירים לאחר הייבוש — בלי להשאיר אחריהם שאריות כימיות.

הפיתוח מכוון לא לעולם המדפסות הביתיות, אלא לתעשיות מדויקות בהרבה: מיקרואלקטרוניקה, מערכות MEMS וחיישנים זעירים, שבהם כל שכבה מודפסת צריכה להיות אחידה ומדויקת מאוד. במערכות כאלה, גם תוספת זעירה שנותרת על פני השטח עלולה לשנות מוליכות, רגישות או תפקוד.

הבעיה המוכרת: כשהחומר נודד לשולי הטיפה

אחד הקשיים המרכזיים בהדפסת חומרים פונקציונליים הוא מה שקורה אחרי שהטיפה כבר נחתה על המשטח. בזמן האידוי, החלקיקים המרחפים בנוזל נוטים להיסחף ולהצטבר בצורה לא אחידה. התופעה הידועה ביותר בהקשר הזה היא "אפקט טבעת הקפה" — מצב שבו רוב החומר המוצק מצטבר דווקא בשולי הטיפה, בדומה לכתם שנותר לאחר שטיפת קפה מתייבשת.

בתעשייה מקובל להתמודד עם הבעיה באמצעות תוספים שמשנים את מתח הפנים של הנוזל ומסייעים ליצור שכבה חלקה יותר. אלא שלפתרון הזה יש מחיר: אותם חומרים אינם נעלמים לאחר הייבוש, ולעיתים הם משנים את תכונות החומר המודפס. ביישומים מתקדמים, במיוחד באלקטרוניקה ובחיישנים, זו מגבלה משמעותית.

כך פעל הניסוי בטיפות זעירות של ננו-חלקיקים

הקבוצה בראשות פרופ' אראטה קאנקו בחרה במסלול שונה. החוקרים השעיו ננו-חלקיקי סיליקה במים, העבירו את התערובת דרך מחולל בועות אולטרה-עדינות, ולאחר מכן הדפיסו טיפות זעירות במיוחד — בנפח של ננוליטר אחד — על גבי מצע סיליקון באמצעות פיית הזרקת דיו.

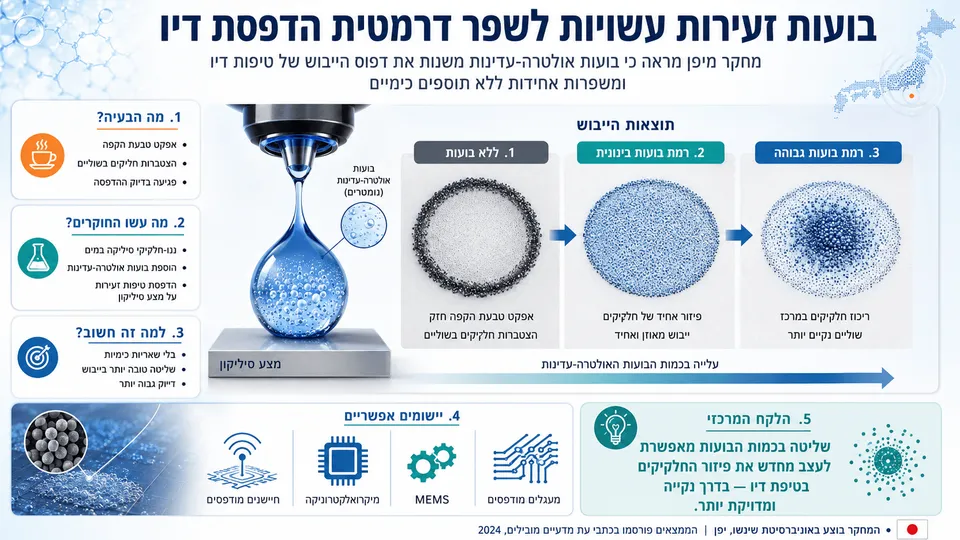

לדברי החוקרים, התוצאה הייתה שינוי חד באופן שבו החלקיקים הסתדרו לאחר הייבוש. בלי בועות התקבלה טבעת בולטת בשוליים. כאשר הוסיפו כמות מתונה של בועות, השכבה שנוצרה הייתה אחידה בהרבה. כשכמות הבועות עלתה עוד יותר, הדגם השתנה שוב — והחלקיקים נטו להתרכז דווקא באזור מרכז הטיפה.

הנקודה החשובה מבחינתם היא שהבועות לא שינו את הננו-חלקיקים עצמם, כולל המטען החשמלי שלהם. במקום זאת, הן השפיעו על התנהגות הנוזל: על מתח הפנים שלו ועל האופן שבו הטיפה נפרשת על פני המשטח. במילים אחרות, השליטה התקבלה דרך הפיזיקה של הזרימה והאידוי, לא דרך שינוי כימי של החומר הפעיל.

למה זה חשוב במיוחד לחיישנים ולמעגלים מודפסים

היתרון הבולט של השיטה הוא שהבועות נעלמות לחלוטין כשהטיפה מתייבשת. לכן, בניגוד לתוספים כימיים, הן אינן מותירות שכבת שארית שעלולה לזהם את ההדפסה או לשנות את תכונותיה.

המשמעות עשויה להיות רחבה עבור רכיבים זעירים מהדור הבא. החוקרים מציינים, למשל, שננו-חלקיקים של גרפן ומוליבדן דו-חמצני משמשים בחיישני גז, שבהם המוליכות החשמלית משתנה כאשר החומר סופח מולקולות מהסביבה. בחיישנים כאלה, לא רק סוג החומר חשוב אלא גם צורת הפריסה שלו על המשטח. גם במעגלים מודפסים, חלקיקים מוליכים פועלים טוב יותר כשהמשטח שלהם נותר נקי ככל האפשר.

אם השיטה תעמוד גם בניסויים יישומיים ובהגדלת קנה המידה, היא עשויה להציע לתעשייה דרך נקייה ומדויקת יותר לייצר שכבות דקות, חיישנים ורכיבים מיקרוניים — בלי הפשרה המוכרת בין אחידות ההדפסה לבין ניקיון החומר.

המחקר פורסם בכתב העת Precision Engineering, במאמר שכתבו קזוקי שימיזו, טאקומה איסויה, טקהירו קונו ואראטה קאנקו.
